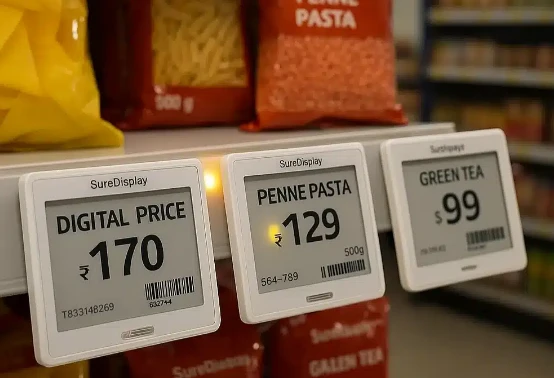

Dit is wat de mieste lui neet begriepe euver ESL: un op zichzelf staond scherm is niks. Letterlek nutteloos. Geer heet unnetwerkum data d’r aan te levere,sofwêrum ‘t te vertèlle wat ‘t mot weergeve, enluujum dit ganse systeem in echte winkels te implementere-dat is wat un "oplossing" is. De terminal zelf, zonder ut netwerk, is un stein. En zoonder dat ‘t platform ‘t data gief, wat is ‘t punt?
In ein projek stong ‘n klant d’rop um basisstations in de plafondpanelen te plaatse, aangezeen ze vonde dat ‘t d’r zuverder oet zaog. Ze krege te höre dat ‘t signaal neet good zou doordringe. Ze höbbe neet geluisterd. Drei weke nao de lancering toende de helf vaan de labels in de bevrore sectie vervalde prijze. Moos alles oetreupe en ‘t opnuuj make. Koste ze drievoudig.RF-planning is belangriek.
De labels zelf

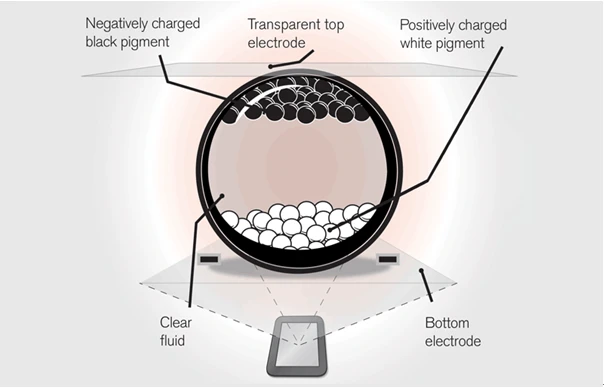

Boeum E-ink?
ESL-terminale zien geboonde aon e-ink-sjerme (E-ink), en dees keuze is neet per ongeluk. De meneer boe-op ‘n hardware-ingenieur ‘t oets heet oetgelag: stel dich kleine capsules veur gevuld mit zwart-witte deilkes die in olie zweve. Zap ze mit elektriciteit, deilkes bewege rond, beeld versjient. Es ‘t beeld zich vörmp, blief ‘t gewoen dao. Snijd de stroom aaf, maakt neet uit. De aafbeelding blief. De technische term isbistabiel displayof get zoe.
Stroomverbruuktijdens statisch weergave is prakties niks. Testgegevens toene un 2,13-inch zwart-en-wit label op un CR2450-knopbatterie, twie kier dageliks vernieuwd, doerde6 tot 8 jaor. Zelfs mit de verfrissingsfrequentie die tot mie es 5 kier per dage is opgeknap, is dat nog ummer ongeveer 4 jaor.
Dan is d’r ‘t feit dat ‘t gein leech sjikt-‘t wèrk door umgevingsleech te reflectere, net wie papier. Wiest geer wie LCD-sjerme gans onleesbaar were in direk zonleech? E-ink blief perfect helder. Enkiekhoekezien in principe un neet--probleem. Klante staon neet altied direk veur ‘t label, toch? ‘t Maakt niks oet mit e-ink.
Hei is get wat väöl lui neet wete: de kerntechnologie veur e-inksjerme wereldwijd is bekans gemonopoliseerd door ein bedrief-Taiwan's E Ink Corporation. Bekans alle sjerme vaan ESL-fabrikanten komme vaan E Ink of zien geautoriseerde partners. Dees structurele factor heet ‘n deepgaonde invlood op de koste en ‘t concurrentielandsjap vaan de ganse industrie.

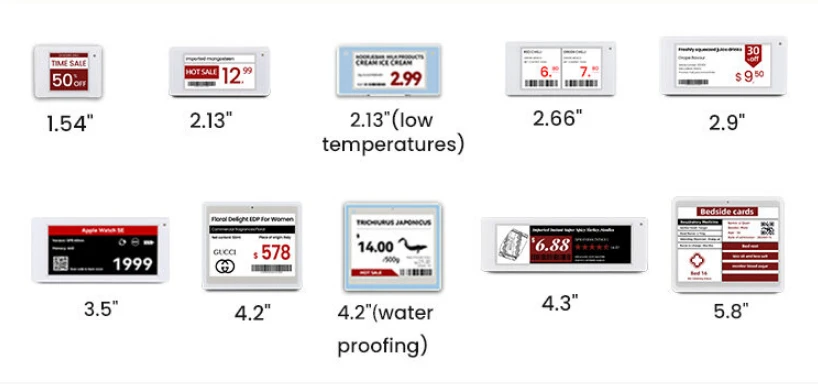

Grootteopties
Grootte-gezien is d’r ‘n vrij breid scala:
1,5 inch- gewone rekkenkante veur alledaagse produkte
2,9, 4,2 inch- items die get mie informatie nuudig höbbe
6 inch- verse producte, ruimte veur oorsprong, kwaliteit, mesjiens un QR-code
7,5 inch en hoeger- eindkappe en categoriekoptekste, soms gans tot 13 inch
Sommige 13,3-inch weure gebruuk es mini-digitale bordjes, hoewel de lijn mit bordjes op dat momint begint te vervage.

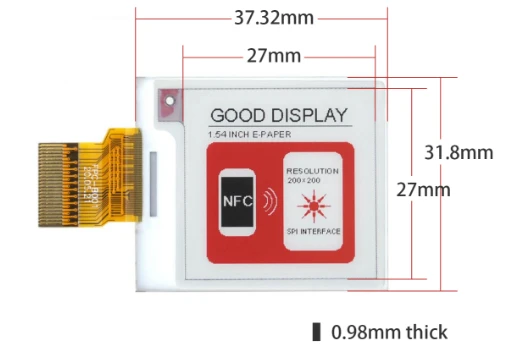

Kleurcompromissen
Noe heet e-ink zien beperkinge. De ierste versies waore allein zwart-wit. Toen bedachde de fabrikante wie ze ‘nderde kleur-meistal rood of geel-wat ‘n groete zaak waor veur reclame. Mie recentelek is d’r ‘n drök gewees naovolledige -kleur weergaves.
Hei is de kompromis, en ‘t is belangriek:
| Tiepe | Verversjtied | Koste (2,9-inch) |
|---|---|---|
| Zwart-en-wit | 1-2 sekonde | Basislijn |
| Drei-kleure | 10-15 sekonde | ~2x |
| Volledige -kleur | 20+ seconde | 3-4x |
‘t Kieke nao ‘n drei-kleurige sjermupdate is soort vaan pijnlek. Dus de mieste retailers blieve bij zwart-en-wit of drie-kleure. Volledige -kleur is meistal te versjiene incosmetica-secties, wienvertoeninge-plaatse boe de visuele presentatie de premium werd is.
Waarom dit zelfs belangriek is-‘t feiteleke probleem
‘n Regionale keten supermarkt in Zhejiang deeg ‘n berekening: veur ein vaan hun winkels mit42.000 SKU's, ‘n promotiepriesverandering mit betrèkking tot 15% vaan de vereiste produkte8 werknemers die bekans 6 oor wèrkeum alle labelveranderinge te voltooie. Veurtot de labelveranderinge klaor waore, zaog ‘n aonzeenlek deil vaan de klante prijze die neet euvereinkaome mit de kassaprijze. Hun interne auditgegaeves leete zien dat de foutpercentage veur papiere prieskaarte ongeveer3.2%-ongeveer 3 vaan de 100 produkte die verkierd geprijsd zien.
Verkierde prieze leide tot ‘n reeks probleme:
Klante óntdekke bie de kassa dat de pries versjilt vaan de plankpries-erg slechte ervaring
Op väöl plekke kinne euvertreijinge veurkommeboetes
Promotiestrategieje kinne neet wie gepland weure oetgeveurd
Klaringartikels misse hun optimale verkoopperiode
ESL is in weze unbruk. In traditionele detailhandel bestoon “de pries in ‘t systeem” en “de pries op de plank” es twie onaofhaankeleke dinger. Es ‘t systeem ‘n pries verandert, weurt de plank neet automatisch bijgewerk-moet iemand ‘m verandere. Dat "iemes" is de knelpunt in de euverdrach vaan informatie-, wat vertraginge, foute en koste mitbringk. Wat ESL doet is technologie gebruuk um dees knelpunt te eliminere, zodet data direk nao de plankklemme kinne stroume zoonder handmatig relay.
Aongezeen minseleke arbeid de knelpunt is, gebruuk dan technologie um deze te vervaange. Op ‘t momint dat de data in ‘t systeem verandert, druk ‘t nao labels via ‘t netwerk, de labels weure automatisch vernieuwd. Gein loupe nao de planke, gein papier, gein print.De vertraging is gecomprimeerd vaan oere nao minute, de foutpercentage daalt vaan ‘n paar procent tot bijnao nul, de arbeidskoste dale aonzeenlek.
Es priesupdates gein knelpunt meer zien, oontstoon nuie meugelikhede.Dynamische priezeweurt meugelik. Online en offline prijze kinne in real-tied synchronisere. Promotieactiviteite kinne perceis tot de twiede in werking trejje. Dat is de echte waerde.

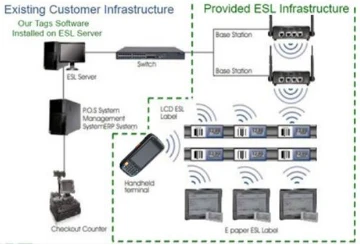

‘t Communicatiestuk
Labels zien hande, basisstations zien zenuwe, verantweurdelek veur ‘t euverdrage vaan instructies vaan de herses (platform) nao eder hand.
Basisstationszien meistal platte doos-vörmig, geliek in gruutde aon routers veur thoes, geïnstalleerd op plafonds, planke of moere. Eeder basisstation umvat ‘n beriek vaan10 tot 50 meter, aafhankelik vaan communicatieprotocol, euverdrachskrach en milieu-inmenging. ‘N standaard supermarkt vaan 3.000 veerkante meter gebruuk normaal gesproke45 tot 60 basisstations, mit ‘t verse gekoeld gebeed dat ‘n dichter inzet nuudig heet vanwege signaalafsjermingsprobleme.
Communicatieprotocolle
Dit is boe fabrikante zich oondersjeie-de communicatieprotocolle. Hei is wat versjillende leveranciers in de loup der jaore höbbe gedeeld:
2.4GHz Proprietary (SES-imagotag, Hanshow)
De groete manne ginge mit 2,4GHz eigen sjtuk. Hun ingenieurs verklaore dat ze volledige control wouwe euver wie ut protocol zich specifiek veur ESL gedraag. ‘t Is logic. ‘t Nadeel-einmaol in hun ecosysteem,wijzige is un nachmerrie. Hun labels praote neet mit de basisstations vaan ‘n aander. Ein klant wou mixe en matche. Kon neet gedoon were.
Sub-GHz (433MHz, 868MHz)
Sommige leveranciers geve de veurkäör aon de liegere frequenties. ‘n Pricer-vertegenwoordiger verklaorde dat liegere frequenties baeter door obstakels rake, wat volg wat is gezeen in ‘n magazijnprojek mit väöl betón. Maar dede regelgeving is in eder land anders, en de antennes were groeter. ‘t Is ‘n kompromis.
Bluetooth Low Energy
Popular weure, veural bij de nuujere speulers. Chips zien noe gans goodkoup, en d’r is ‘n aantrekkingskrach um klante te laote tikke op de labels veur productinformatie. ‘t Demonstreert good. In werkeleke dichte implementaties echter, debereikbeperkingebegin te toene, en d’r iskanaalopstopping. In ein projek mooste de updateschema’s aafsjtand zien umtot te väöl labels tegeliekertied perbeerde te praote.
Infraroed
Pricer gebruuk dit in sommige vaan hun systeme. Werkt good boe d’r probleme zien mit elektromagnetische störring. Maar d’r is behoefte aanheldere zichtlijn, wat, in ‘n echte winkel mit lui die róndloupe en spulle die weure verplaots, neet altied realistisch is.
De machsparadox
Hei is wat ESL-communicatie erg lastig maak um goed te kriege: labels hove amper -batterieje te drinke die 5 tot 10 jaor dure-mer ze mote nog altied updates opvange es ze weure gesjik. De meneer boe-op ze dit oplosse is doorgesynchroniseerde slaop-wakkercycli. Labels zien in feite ‘t groetste deil vaan de tied in ‘n koma, en were allein veur ‘n split seconde wakker gedurende veurgestèlde vensters um te kieke of d’r get nuujs is. Machsprofiele toene dat dees dinger inmicroampere-niveau slaope mie es 99% vaan de tied.
Waarom RF-planning projekte maak of breek
Hei is boe mie tied moot weure besteid, want ‘n aontal ESL-projekte höbbe succes of mislukking, groetendeils aafhankelek vaan de kwaliteit vaan de planning vaan ‘t communicatienetwerk.
Metalen rekkenreflecteert en blokkeert signale, dus de posities vaan basisstations motte zorgvuldig weure ontworpe
Gekoelde kofferszien in principe Faraday-kooies-metaole kasten, compressore-interferentie, glaze deure die allemaol invloed höbbe op signale. Normaal gesproke zien apaarte relaisapparate binne nuudig
Piek updateperiodes endubbele dekkingveur sleutelgebiede um enkele foutpunte te veurkoume

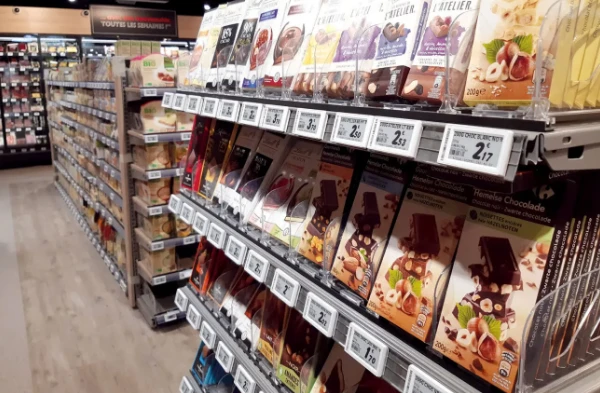

Dus wat is ESL, hoe dan ouch-‘n definitie
Oplossing veur elektronische rekkenlabel, opgedeild:
Elektronisch- ondersjeid ‘t vaan papier
Planklabel- ut is un planktag, gein reclamescherm
Oplossing- ut is un complete oplossing, gein inkele produk
Boeum mot ut "oplossing" weure geneump? ‘n Op zichzelf staond elektronisch label is werkelek beteikenisloos-‘t kin neet op zichzelf prijze kriege, kin neet weite wat op zichzelf moot toene, kin neet op zichzelf verfrisse. ‘t Mot op ‘ncommunicatienetwerkum instructies te ontvange, vertrouw op unsoftwareplatformum data te kriege. Dat is soort vaan ‘t ierste ding um dich te bekieke mit ESL.
De softwarekant
D’r mot in principe ‘n platform zien dat priesgegeves oet de ERP of POS haolt, d’r achter kump wat op welk label geit en ‘t oetstuurt. D’r zien sjabloonbewerkers veur ‘t ontwerpe vaan labelindeilinge en ‘n paar logica veur wienie updates motte weure doorgeve.
Deintegratie-deilmit bestaonde systeme-dat is boe projekte maondlang vassjtaon. Awwe ERP, rare dataformate, IT-afdeilinge die gein toegang geve.
Dit ding in un winkel bringe
‘n ESL-systeem vaan niks tot voltooiing vereis ‘n complete technische implementatieproces. De complexiteit vaan dit proces euvertref dèks de verwachtinge vaan gebrukers veur ‘t ierste-keer. Väöl projekte goon hei zijwaarts, dus dit deil verdeent echte aondach.

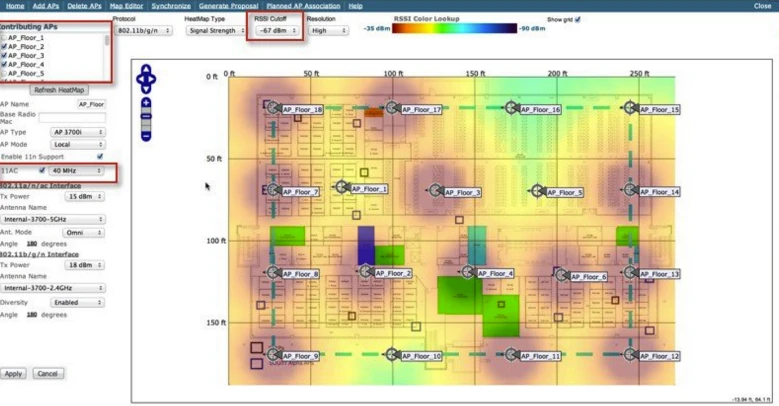

De RF-onderzeuk-woe projekte sterve
Maar wat de mieste projekte doet?RF-onderzeuk. Of beter gezag, ‘t gebrek aon ‘n gooje.
ESL is gebaseerd op draadloze communicatie, en echte retail-umgevinge zien vol mit obstakels en inmenging:
Metalen rekkenreflecteert signaole
Koelkasteszien natuurlike Faraday-kooies
Betonmörblok penetratie
Aandere draadloze apparateveroorzake inmenging
Tijdens piekverkeer,minseleke liechame absorbere signale zelf
‘n Gooje RF-enquête is in feite ‘n heleboel werk. ‘t Begint mit ‘t in kaart bringe vaan de fysieke umgeving-boe de mör zitte, boe de metaole planke zitte, wat interferentie veroorzaak. Signaalverspreidingsteste toene dan wie frequensies zich in dee specifieke ruimte gedrage. Tes de grensvoorwaardes, de vreemde hoeke, de gebeeje in de buurt vaan ‘t laaddok. De oetvoer is neet allein "zèt basisstations hei"-, ‘t zou perceize positionering motte zien, wie tot de centimeter, same mit bedekkingskaarte die toene boe ‘t signaal sterk is, boe ‘t zwak is en wat te doen mit de probleempunte. ‘t Is vervelend, mer ‘t redt vaan ‘t eerder vermelde nachmerriescenario.
Väöl leveranciers slaon dit euver of doen ‘t half-gebaseerd um koste te bespare. Dan vraoge ze zich aaf boerum 15% vaan de labels offline blieve.
Locatiebeoordeiling
De ierste stap is ‘t begriepe vaan de situatie in de winkel:
Fysieke umgeving- opsjlaagruimte, plafondhoogte, vloerindeiling, plankesoorte
Produkvereiste- totale SKU’s bepaole labelhoeveelheid, categorieverdeiling bepaolt gruutdeverhawwinge
IT-omgeving- welke ERP/POS-versies draaie, wie is de netwerkinfrastructuur
Installatie vaan ‘t basisstation
Plafondmontageis de meis gebruukde aanpak-d’r is ‘n duudelike zicht op de planke en ‘t is oet de weeg. Maar es ‘t plafond te lieg is of d’r gein good monteerpunt is, kinne ze in plaats daovan baove op de planke goon. Wandmontage werkt es aanvulling veur bepaolde gebede.
Stroom weurt meistal geleverd viaPoE, wat handige is umtot mer ein kabel moot loupe. Dat beteikent dat PoE alles sjakelt, en aafhankelik vaan de opstelling, mesjiens ‘n lokale server of gateway.
Vergeet neetUPS-es de stroom oet geit en ‘t systeem ongracieus crasht, kin ‘t de databank beschadige.
Label-implementatie
Ontvang de zending, inspecteer ze, oetveur activeringsteste um zeker te wete dat ze daodwerkelek wèrke
Scan eder label en bind ‘t aon ‘t euvereinkomstig produk in ‘t systeem
Fysieke installatie is aafhankelik vaan welke soort planke d’r zien
Sommige labels hake op de rand vaan de plank, sommige glijde in ‘n spoorgleuf. Der zinmagnetischeveur metale oppervlakke,kleefendeveur gladde oppervlakke, enkleine standsveur vitrines. Niks ingewikkelds, allein tied-rovend es me doezende vaan ze deit.
Teste & Validatie
Functionele teste- wèrk alles wie verwach?
Dekkingsteste- eder label
Stressteste- onder piekbelasting veur minstens 72 oor
Systeemintegratie is al geneump-dit is boe projekte sterve. De gezamenleke debuggingfase allein al kin weke dore es de ouwe systeme rommelig genóg zien.
